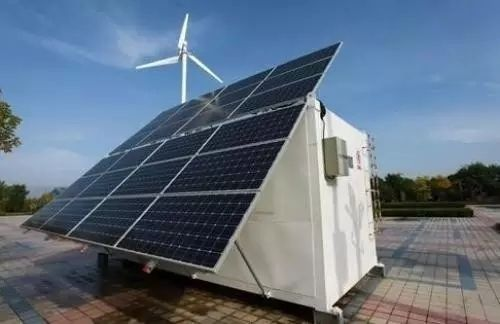

一、系統組成

離網光伏發電系統主要是由太陽能電池方陣、電池、控制器、逆變器這幾大部分組成。

1.太陽能電池板是離網光伏發電系統中最重要的部分，其作用就是收集太陽光，然后轉化為電能。當大量的太陽能電池板進行串并聯后形成太陽能電池方陣。



太陽能電池板主要有三種類型分別是單晶硅電池板、多晶硅電池板、非晶硅電池板。電池板的類型不同，參數也不盡相同。詳情可見下表。



2.電池是離網光伏發電系統中存儲電能的設備，太陽能電池板從太陽光中轉化的電能會以直流電的形式存儲進電池中，在負載使用時進行供電。由于離網光伏發電系統產生的電能特別不穩定，所以需要搭配電池，用以穩定電壓，然后才可以對負載進行供電。



3.控制器的作用是使太陽能電池和蓄電池高效安全可靠地工作，以獲得最高效率并延長蓄電池的使用壽命。控制器對蓄電池的充、放電進行控制，并按照負載的用電需求控制太陽能電池組件和蓄電池對負載輸出電能，是整個太陽能光伏發電系統的核心部分。



4.逆變器的作用是將直流電（DC）轉換為交流電（AC）的設備，從而滿足交流負載的用電需求。 按照輸出波形，逆變器可分為方波逆變器、階梯波逆變器、正弦波逆變器。正弦波逆變器的特點是效率高，低諧波，可適用于所有類型負載，對感性或容性負載有較強的帶載能力。

二、離網系統優點

1.太陽能取之不盡用之不竭。

2.太陽能在使用時不產生任何污染。

3.一次安裝，長期使用。



三、安裝



在安裝離網光伏發電系統時也要注意，在不同的季節，太陽電池方陣的方位作相應的調整會獲得相應較大的發電量。在不同的季節，各個方位的日射量峰值的產生也會不一樣，一般情況下方陣朝向正南時，太陽能電池發電量是最大的。和方位角一樣，在設計安裝中同時也要考慮到光伏太陽能在屋頂?shù)膬A斜角及積雪滑落和排水的傾斜角等方面的限制條件，一年當中太陽能獲電量的最佳傾斜角與當?shù)氐牡乩砭暥扔嘘P(guān)，當緯度較高時，相應的傾斜角也大。
